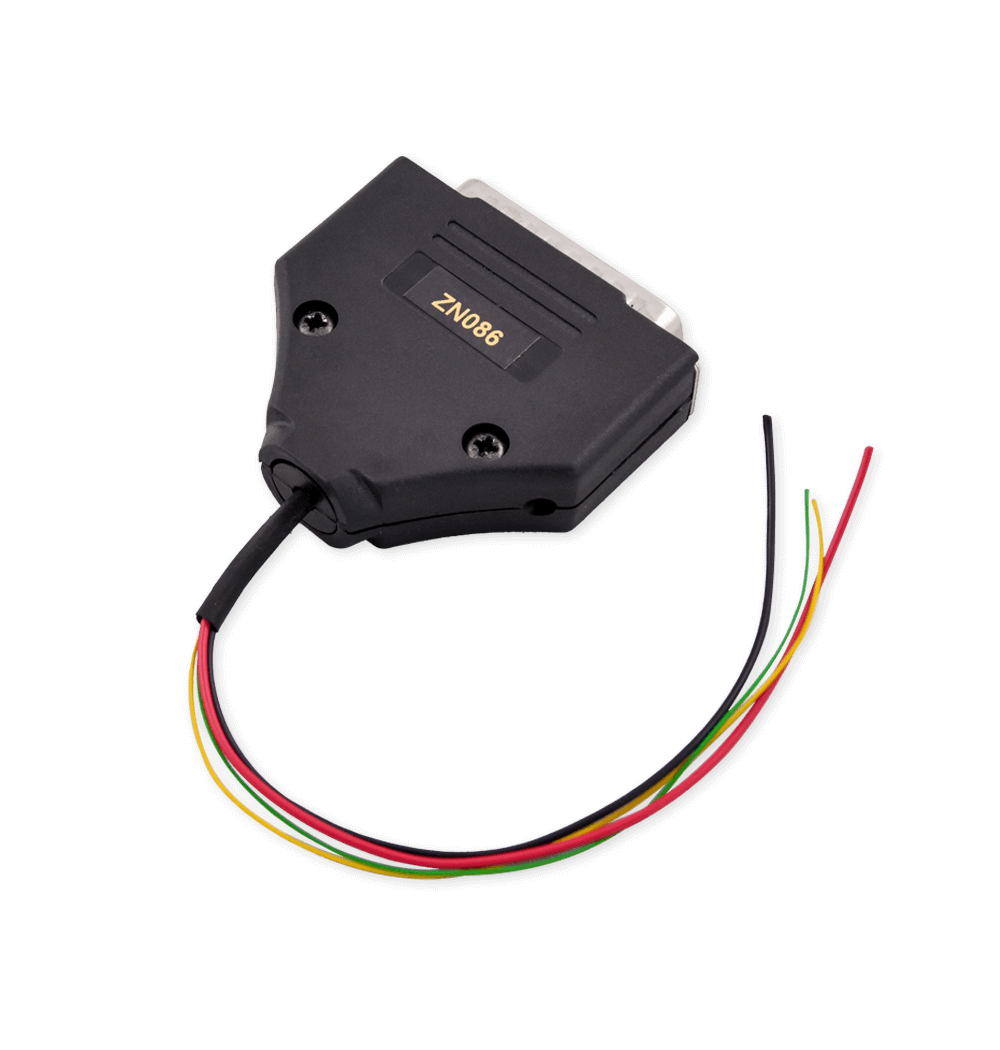

MC9S12 ADAPTER för ABPROG

ZN086-adaptern för ABPROG används för att etablera kommunikation med en specifik typ av processorer. Denna adapter är inte ett fristående verktyg, den används i boot mode genom att direkt löda kablarna till fyra punkter på PCB:n. Adaptern kopplas sedan till ABPROG och AVDI för att slutföra proceduren.

Huvudfunktioner:

• Reading data from MC9S12-processorer
• Writing data from MC9S12-processorer

Stödda processorer:

• Unlocked MC9S12xxxxxxxxx-processorer

Pinout:

• DB25 (Hane) kontakt - används för att koppla till ABPROG

4 kablar 20 cm långa som följer:

• 14pin - GND - svart 0.25
• 21pin - +5v - röd 0.25
• 11pin - RST - gul 0.14
• 19pin - BKGD - grön 0.14

Dessa läs- och skrivfunktioner är tillgängliga via ABPROG Upgraded och Classic menyerna i ABRITES-programvaran.
AVDI med aktiv årsabonnemang krävs.

Garantiperioden för denna hårdvaruprodukt är 1 år från inköpsdatumet.
Denna garanti täcker defekter i material och utförande under normal användning under garantiperioden.
